Текстовые информационные панели cерия DC/O

Универсальные текстовые информационные дисплеи для использования как внутри помещений, так и на улице. Оборудованы SMD-светодиодами повышенной яркости ведущих производителей (OSRAM, AVAGO, CREE или NICHIA). Используются светодиоды красного, зелёного, жёлтого, белого или синего цвета свечения с широким углом излучения (120°), обеспечивающие отличную читаемость даже в условиях прямой засветки солнечным светом. Внутренний мониторинг температуры и оптимизация управления яркостью свечения дисплея позволяют значительно увеличить срок службы светодиодов.

Корпус изготавливается из анодированного алюминиевого профиля, окрашенного в чёрный цвет (RAL 9005, при дополнительном согласовании возможна поставка корпусов, окрашенных в другие цвета шкалы RAL), что обеспечивает длительный срок службы, благодаря устойчивости к износу, коррозии и атмосферным воздействиям. Одно- или двухсторонняя конструкция дисплеев позволяет использовать пространство в соответствии с требуемым назначением дисплея - глубина корпуса для одностороннего исполнения составляет всего 120 мм.

DC/O.71

Расстояние, обеспечивающее читаемость	до 20 м
Максимальная высота символа	71 мм (10 пиксел)
Высота стандартного символа	48 мм (7 пиксел + 3 пиксела для диакритических знаков)
Шаг размещения светодиодов	7,62 мм
Количество символов в строке	8, 16, 24, 32, 40, 48, 56
Количество строк	от 1 до 18
Конфигурация	мин. 8 символов х 1 строка, макс. 56 символов х 18 строк

Габариты, Д х В, мм	Количество символов
Количество строк	8	16	24	32	40	48	56
1	535 x 169	902 x 169	1268 x 169	1635 x 169	2001 x 169	2368 x 169	2734 x 169
2	535 x 270	902 x 270	1268 x 270	1635 x 270	2001 x 270	2368 x 270	2734 x 270
3	535 x 370	902 x 370	1268 x 370	1635 x 370	2001 x 370	2368 x 370	2734 x 370
4	535 x 471	902 x 471	1268 x 471	1635 x 471	2001 x 471	2368 x 471	2734 x 471
5	535 x 571	902 x 571	1268 x 571	1635 x 571	2001 x 571	2368 x 571	2734 x 571
6	535 x 672	902 x 672	1268 x 672	1635 x 672	2001 x 672	2368 x 672	2734 x 672
7	535 x 772	902 x 772	1268 x 772	1635 x 772	2001 x 772	2368 x 772	2734 x 772
8	535 x 873	902 x 873	1268 x 873	1635 x 873	2001 x 873	2368 x 873	2734 x 873
9	535 x 973	902 x 973	1268 x 973	1635 x 973	2001 x 973	2368 x 973	2734 x 973
10	535 x 1074	902 x 1074	1268 x 1074	1635 x 1074	2001 x 1074	2368 x 1074	2734 x 1074
11	535 x 1174	902 x 1174	1268 x 1174	1635 x 1174	2001 x 1174	2368 x 1174	2734 x 1174
12	535 x 1275	902 x 1275	1268 x 1275	1635 x 1275	2001 x 1275	2368 x 1275	2734 x 1275
13	535 x 1375	902 x 1375	1268 x 1375	1635 x 1375	2001 x 1375	2368 x 1375	2734 x 1375
14	535 x 1476	902 x 1476	1268 x 1476	1635 x 1476	2001 x 1476	2368 x 1476	2734 x 1476
15	535 x 1576	902 x 1576	1268 x 1576	1635 x 1576	2001 x 1576	2368 x 1576	2734 x 1576
16	535 x 1677	902 x 1677	1268 x 1677	1635 x 1677	2001 x 1677	2368 x 1677	2734 x 1677
17	535 x 1777	902 x 1777	1268 x 1777	1635 x 1777	2001 x 1777	2368 x 1777	2734 x 1777
18	535 x 1878	902 x 1878	1268 x 1878	1635 x 1878	2001 x 1878	2368 x 1878	2734 x 1878

DC/O.86

Расстояние, обеспечивающее читаемость	до 25 м
Максимальная высота символа	86 мм (12 пиксел)
Высота стандартного символа	71 мм (10 пиксел + 2 пиксела для диакритических знаков)
Шаг размещения светодиодов	7,62 мм
Количество символов в строке	6, 12, 18, 24, 30, 36, 42
Количество строк	от 1 до 16
Конфигурация	мин. 6 символов х 1 строка, макс. 42 символа х 16 строк

Габариты, Д х В, мм	Количество символов
Количество строк	6	12	18	24	30	36	42
1	535 x 185	902 x 185	1268 x 185	1635 x 185	2001 x 185	2368 x 185	2734 x 185
2	535 x 302	902 x 302	1268 x 302	1635 x 302	2001 x 302	2368 x 302	2734 x 302
3	535 x 418	902 x 418	1268 x 418	1635 x 418	2001 x 418	2368 x 418	2734 x 418
4	535 x 535	902 x 535	1268 x 535	1635 x 535	2001 x 535	2368 x 535	2734 x 535
5	535 x 651	902 x 651	1268 x 651	1635 x 651	2001 x 651	2368 x 651	2734 x 651
6	535 x 768	902 x 768	1268 x 768	1635 x 768	2001 x 768	2368 x 768	2734 x 768
7	535 x 884	902 x 884	1268 x 884	1635 x 884	2001 x 884	2368 x 884	2734 x 884
8	535 x 1001	902 x 1001	1268 x 1001	1635 x 1001	2001 x 1001	2368 x 1001	2734 x 1001
9	535 x 1117	902 x 1117	1268 x 1117	1635 x 1117	2001 x 1117	2368 x 1117	2734 x 1117
10	535 x 1234	902 x 1234	1268 x 1234	1635 x 1234	2001 x 1234	2368 x 1234	2734 x 1234
11	535 x 1350	902 x 1350	1268 x 1350	1635 x 1350	2001 x 1350	2368 x 1350	2734 x 1350
12	535 x 1467	902 x 1467	1268 x 1467	1635 x 1467	2001 x 1467	2368 x 1467	2734 x 1467
13	535 x 1583	902 x 1583	1268 x 1583	1635 x 1583	2001 x 1583	2368 x 1583	2734 x 1583
14	535 x 1700	902 x 1700	1268 x 1700	1635 x 1700	2001 x 1700	2368 x 1700	2734 x 1700
15	535 x 1816	902 x 1816	1268 x 1816	1635 x 1816	2001 x 1816	2368 x 1816	2734 x 1816
16	535 x 1933	902 x 1933	1268 x 1933	1635 x 1933	2001 x 1933	2368 x 1933	2734 x 1933

DC/O.100

Расстояние, обеспечивающее читаемость	до 30 м
Максимальная высота символа	100 мм (12 пиксел)
Высота стандартного символа	84 мм (10 пиксел + 2 пиксела для диакритических знаков)
Шаг размещения светодиодов	9 мм
Количество символов в строке	4, 8, 12, 16, 20, 24, 28, 32, 36
Количество строк	от 1 до 14
Конфигурация	мин. 4 символа х 1 строка, макс. 36 символов х 14 строк

Габариты, Д х В, мм	Количество символов
Количество строк	4	8	12	16	20	24	28	32	36
1	457 x 200	746 x 200	1034 x 200	1323 x 200	1611 x 200	1900 x 200	2188 x 200	2477 x 200	2765 x 200
2	457 x 332	746 x 332	1034 x 332	1323 x 332	1611 x 332	1900 x 332	2188 x 332	2477 x 332	2765 x 332
3	457 x 463	746 x 463	1034 x 463	1323 x 463	1611 x 463	1900 x 463	2188 x 463	2477 x 463	2765 x 463
4	457 x 595	746 x 595	1034 x 595	1323 x 595	1611 x 595	1900 x 595	2188 x 595	2477 x 595	2765 x 595
5	457 x 726	746 x 726	1034 x 726	1323 x 726	1611 x 726	1900 x 726	2188 x 726	2477 x 726	2765 x 726
6	457 x 858	746 x 858	1034 x 858	1323 x 858	1611 x 858	1900 x 858	2188 x 858	2477 x 858	2765 x 858
7	457 x 989	746 x 989	1034 x 989	1323 x 989	1611 x 989	1900 x 989	2188 x 989	2477 x 989	2765 x 989
8	457 x 1121	746 x 1121	1034 x 1121	1323 x 1121	1611 x 1121	1900 x 1121	2188 x 1121	2477 x 1121	2765 x 1121
9	457 x 1252	746 x 1252	1034 x 1252	1323 x 1252	1611 x 1252	1900 x 1252	2188 x 1252	2477 x 1252	2765 x 1252
10	457 x 1384	746 x 1384	1034 x 1384	1323 x 1384	1611 x 1384	1900 x 1384	2188 x 1384	2477 x 1384	2765 x 1384
11	457 x 1515	746 x 1515	1034 x 1515	1323 x 1515	1611 x 1515	1900 x 1515	2188 x 1515	2477 x 1515	2765 x 1515
12	457 x 1647	746 x 1647	1034 x 1647	1323 x 1647	1611 x 1647	1900 x 1647	2188 x 1647	2477 x 1647	2765 x 1647
13	457 x 1778	746 x 1778	1034 x 1778	1323 x 1778	1611 x 1778	1900 x 1778	2188 x 1778	2477 x 1778	2765 x 1778
14	457 x 1910	746 x 1910	1034 x 1910	1323 x 1910	1611 x 1910	1900 x 1910	2188 x 1910	2477 x 1910	2765 x 1910

DC/O.130

Расстояние, обеспечивающее читаемость	до 40 м
Максимальная высота символа	130 мм (15 пиксел)
Высота стандартного символа	102 мм (12 пиксел + 3 пиксела для диакритических знаков)
Шаг размещения светодиодов	9 мм
Количество символов в строке	3, 6, 9, 12, 16, 19, 22, 25, 28
Количество строк	от 1 до 10
Конфигурация	мин. 3 символа х 1 строка, макс. 28 символов х 10 строк

Габариты, ДхВ, мм	Количество символов
Количество строк	3	6	9	12	16	19	22	25	28
1	457 x 234	746 x 234	1034 x 234	1323 x 234	1611 x 234	1900 x 234	2188 x 234	2477 x 234	2765 x 234
2	457 x 400	746 x 400	1034 x 400	1323 x 400	1611 x 400	1900 x 400	2188 x 400	2477 x 400	2765 x 400
3	457 x 565	746 x 565	1034 x 565	1323 x 565	1611 x 565	1900 x 565	2188 x 565	2477 x 565	2765 x 565
4	457 x 731	746 x 731	1034 x 731	1323 x 731	1611 x 731	1900 x 731	2188 x 731	2477 x 731	2765 x 731
5	457 x 896	746 x 896	1034 x 896	1323 x 896	1611 x 896	1900 x 896	2188 x 896	2477 x 896	2765 x 896
6	457 x 1062	746 x 1062	1034 x 1062	1323 x 1062	1611 x 1062	1900 x 1062	2188 x 1062	2477 x 1062	2765 x 1062
7	457 x 1227	746 x 1227	1034 x 1227	1323 x 1227	1611 x 1227	1900 x 1227	2188 x 1227	2477 x 1227	2765 x 1227
8	457 x 1393	746 x 1393	1034 x 1393	1323 x 1393	1611 x 1393	1900 x 1393	2188 x 1393	2477 x 1393	2765 x 1393
9	457 x 1558	746 x 1558	1034 x 1558	1323 x 1558	1611 x 1558	1900 x 1558	2188 x 1558	2477 x 1558	2765 x 1558
10	457 x 1724	746 x 1724	1034 x 1724	1323 x 1724	1611 x 1724	1900 x 1724	2188 x 1724	2477 x 1724	2765 x 1724

DC/O.150

Расстояние, обеспечивающее читаемость	до 45 м
Максимальная высота символа	150 мм (15 пиксел)
Высота стандартного символа	119 мм (12 пиксел + 3 пиксела для диакритических знаков)
Шаг размещения светодиодов	10,5 мм
Количество символов в строке	3, 6, 9, 12, 16, 19, 22, 25
Количество строк	от 1 до 10
Конфигурация	мин. 3 символа х 1 строка, макс. 25 символов х 10 строк

Габариты, ДхВ, мм	Количество символов
Количество строк	3	6	9	12	16	19	22	25
1	505 x 257	842 x 257	1178 x 257	1515 x 257	1851 x 257	2188 x 257	2524 x 257	2861 x 257
2	505 x 446	842 x 446	1178 x 446	1515 x 446	1851 x 446	2188 x 446	2524 x 446	2861 x 446
3	505 x 634	842 x 634	1178 x 634	1515 x 634	1851 x 634	2188 x 634	2524 x 634	2861 x 634
4	505 x 823	842 x 823	1178 x 823	1515 x 823	1851 x 823	2188 x 823	2524 x 823	2861 x 823
5	505 x 1011	842 x 1011	1178 x 1011	1515 x 1011	1851 x 1011	2188 x 1011	2524 x 1011	2861 x 1011
6	505 x 1200	842 x 1200	1178 x 1200	1515 x 1200	1851 x 1200	2188 x 1200	2524 x 1200	2861 x 1200
7	505 x 1388	842 x 1388	1178 x 1388	1515 x 1388	1851 x 1388	2188 x 1388	2524 x 1388	2861 x 1388
8	505 x 1577	842 x 1577	1178 x 1577	1515 x 1577	1851 x 1577	2188 x 1577	2524 x 1577	2861 x 1577
9	505 x 1765	842 x 1765	1178 x 1765	1515 x 1765	1851 x 1765	2188 x 1765	2524 x 1765	2861 x 1765
10	505 x 1954	842 x 1954	1178 x 1954	1515 x 1954	1851 x 1954	2188 x 1954	2524 x 1954	2861 x 1954

DC/O.180

Расстояние, обеспечивающее читаемость	до 55 м
Максимальная высота символа	180 мм (15 пиксел)
Высота стандартного символа	141 мм (12 пиксел + 3 пиксела для диакритических знаков)
Шаг размещения светодиодов	12,7 мм
Количество символов в строке	2, 4, 7, 9, 12, 14, 16, 19
Количество строк	от 1 до 8
Конфигурация	мин. 2 символа х 1 строка, макс. 19 символов х 8 строк

Габариты, Д х В, мм	Количество символов
Количество строк	2	4	7	9	12	14	16	19
1	474 x 285	780 x 285	1085 x 285	1391 x 285	1696 x 285	2002 x 285	2307 x 285	2613 x 285
2	474 x 502	780 x 502	1085 x 502	1391 x 502	1696 x 502	2002 x 502	2307 x 502	2613 x 502
3	474 x 718	780 x 718	1085 x 718	1391 x 718	1696 x 718	2002 x 718	2307 x 718	2613 x 718
4	474 x 935	780 x 935	1085 x 935	1391 x 935	1696 x 935	2002 x 935	2307 x 935	2613 x 935
5	474 x 1151	780 x 1151	1085 x 1151	1391 x 1151	1696 x 1151	2002 x 1151	2307 x 1151	2613 x 1151
6	474 x 1368	780 x 1368	1085 x 1368	1391 x 1368	1696 x 1368	2002 x 1368	2307 x 1368	2613 x 1368
7	474 x 1584	780 x 1584	1085 x 1584	1391 x 1584	1696 x 1584	2002 x 1584	2307 x 1584	2613 x 1584
8	474 x 1801	780 x 1801	1085 x 1801	1391 x 1801	1696 x 1801	2002 x 1801	2307 x 1801	2613 x 1801



Технические данные серии DC/O

Технические данные информационных светодиодных панелей серии DC/O

Технические данные	Текстовые информационные светодиодные панели серии DC/O
Параметры дисплея	Диаметр светодиодов	2,4 мм
	Яркость	минимум 4000 кд/м2, типично 6000 кд/м2
	Цвет свечения	красный, жёлтый, белый, синий или зелёный
Параметры отображения	Количество презентаций	до 16
	Количество объектов в схеме презентации	до 64
	Количество страниц в презентации	до 256
	Длина текста "бегущей строки"	до 512
	Динамические объекты в тексте	время, дата, температура, таймер, переменные
	Выделение текста	разный шрифт, инверсия, мигание, эффекты переходов
	Условия отображения страниц	в зависимости от времени/даты/дня недели и предопределённых событий
События, управляющие презентацией	Переменные	до 16 (могут программно изменяться специальными командами при подключении)
	События	до 16 (могут зависеть от значения переменных или состояния управляющих входов)
Коммуникационные входы/выходы	Ethernet	разъём RJ45 10BaseT/100BaseTX (IEE802.3) автоопределение
	RS232	винтовой разъём, скорость передачи: 9600...115200 бод (8-N-1)
	RS485	винтовой разъём, скорость передачи: 9600...115200 бод (8-N-1)
	USB	USB 2.0 тип B
Входы синхронизации	MOBALine	винтовой разъём
	DCF/GPS	вход DCF с выходом питания 12 В / 80 мА, выход пассивного DCF для каскадного подключения
Другие входы	Control	разъём RJ14, подключение выносного пульта таймера
	Temp	винтовой разъём, подключение до 2 температурных датчиков
	управляющие Uni-входы	винтовой разъём, подключение 4 "сухих" конактов для управления
Сетевые службы		DHCP или фиксированный IP-адрес, обмен данными по UDP, синхронизация по NTP/SNTP
Питание	Стандартное	85...265 В, 50/60 Гц
	По заказу	12...16 В —
Энергопотребление	DC/O.71	22 ВА на модуль
	DC/O.86	26 ВА на модуль
	DC/O.100	18 ВА на модуль
	DC/O.130	22 ВА на модуль
	DC/O.150	22 ВА на модуль
	DC/O.180	41 ВА на модуль
Условия эксплуатации	Температура	0...+50 °C
	Относительная влажность	10...90%, без конденсации
	Степень защиты корпуса	IP 54

Крепление DC/O

Монтаж информационных дисплеев серии DC/O может быть выполнен различными способами, с учётом размера, веса и требований к размещению.



	Боковое крепление на стену

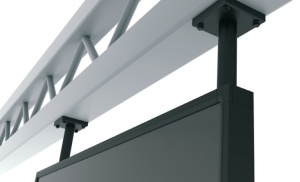

	Крепление на потолок
	Подвесное крепление
