Сетевое программируемое реле NPR


npr

NPR  представляет собой реле, управление работой которого выполняется по сети  Ethernet  или в соответствии с загруженной в устройство недельной программой.

NPR  –  одноканальное сетевое реле, синхронизация которого выполняется по протоколу  NTP.  При подключении  к  сети  Ethernet  специализированное  ПО MOBA-NMS  или MOBA-SCC  позволяет  изменять настройки параметров реле и  управлять состоянием реле.  Управление состоянием реле также может выполняться при помощи загружаемой в устройство недельной программы, или вручную при помощи переключателя на передней поверхности NPR.  Файл недельной программы может состоять из двух частей: собственно команд недельной программы и описания исключений  -  периодов дат, когда команды недельной программы не выполняются (например, в праздничные дни). Создание и редактирование файлов недельных программ выполняется в текстовом редакторе или при помощи специализированного ПО Switch Editor Basic. NPR при помощи кнопки на корпусе устройства может быть переведено в безопасный режим работы (режим блокировки). В этом режиме удалённые команды переключения или изменения настроек, передаваемые по сети  Ethernet, не выполняются. Заблокированное реле принимает только данные пакетов NTP (синхронизация) и запросы состояния.
Питание устройства осуществляется по технологии  Power  over  Ethernet  (PoE), класс 1.

Параметр

Значение

Переключающийся
контакт

Разъём: винтовой. Макс. допустимая нагрузка (резистивная):
переменный ток: 250 В, 5 А, 1250 ВА постоянный ток: 250 В, 5 А, 150 Вт (30 В, 5 А, 150 Вт; 60 В, 1 А, 60 Вт; 125 В, 0,2 А, 25 Вт)

Интерфейс Ethernet

Разъём 8P8C (RJ45), 10BaseT / 100BaseTX (IEEE 802.3).

Питание

Power over Ethernet (PoE), 802.3af, класс 1, < 4 Вт, фантомное или по неиспользуемым парам

Синхронизация

Network Time Protocol (NTP), UTC. Точность (в синхронизированном состоянии): не хуже ± 50 мс. Хранение времени (в автономном режиме): не хуже ± 2 с / сут. При отсутствии достоверных данных от источника внешней синхронизации свыше 1 ч отображение ошибки «Сбой синхронизации».

Управление

Начальная настройка параметров: MOBA-NMS или MOBA-SCC. Удалённое управление: MOBA-NMS, MOBA-SCC или SNMP v2. Функции (MOBA-NMS или MOBA-SCC): назначение локального часового пояса, использование мультизонного сервера, режим работы NPR, переключение реле (прямое управление), загрузка и выгрузка недельной программы.

Контроль
работоспособности

SNMPv2: уведомления о работоспособности и ошибках.
Возможности контроля MOBA-NMS: состояние реле, состояние синхронизации, текущее состояние блокировки, режим работы, ID недельной программы

Недельная программа

Способ создания: текстовый редактор или дополнительное ПО Switch-Editor Basic. Способ загрузки: FTP, MOBA-NMS или MOBA-SCC. Типы команд: ВКЛ, ВЫКЛ, СИГНАЛ, ИСКЛЮЧЕНИЕ. СИГНАЛ: последовательное включение и выключение реле через заданный период (01…99 с). ИСКЛЮЧЕНИЕ: назначение периода дат, когда недельная программа не выполняется (например, в праздничные дни). Максимальное количество команд ВКЛ, ВЫКЛ, СИГНАЛ: 50. Максимальное количество исключений: 50. Минимальный период между последовательным выполнением двух команд: 1 мин.

Управление вручную

Режим работы (при помощи переключателя): авто / ВКЛ / ВЫКЛ.
Блокировка удалённого управления (кнопка): заблокировано / разблокировано.

Индикаторы

Синхронизация (зелёный), блокировка (красный), состояние (зелёный), подключение к LAN (зелёный), передача данных (жёлтый), ошибка (красный).

Степень защиты корпуса

IP 30

Условия эксплуатации

–5 °C ... +50 °C

Габаритные размеры

90 х 75 х 65 мм (Д х Ш х В)

Масса

120 г

Способ монтажа

На DIN-рейку

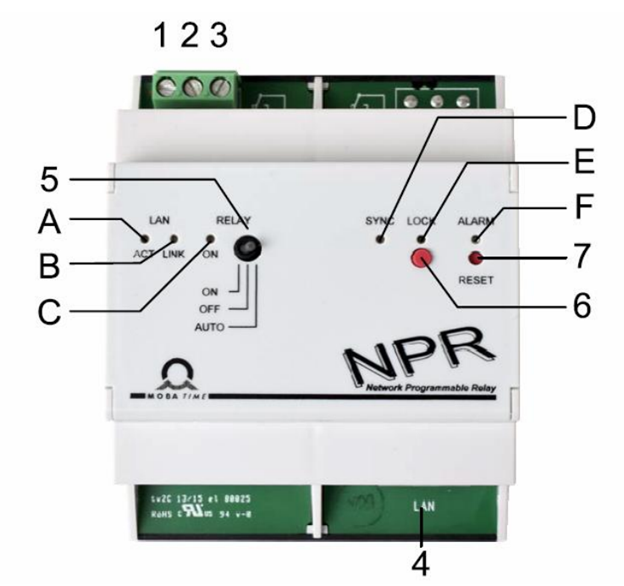

npr


Элемент

Назначение, описание

1
2
3



Контакты реле

(NO) Нормально разомкнутый контакт
(NC) Нормально замкнутый контакт
(C)   Общий контакт

Разъём Ethernet

Разъём 8P8C (RJ45), подключение к сети Ethernet с PoE,

Переключатель режимов

3-х позиционный переключатель режима работы реле.

6

  Кнопка блокировки

Перевод реле в заблокированное состояние.

Кнопка сброса

Удерживание в нажатом состоянии более 2 с: перезагрузка реле. Удерживание в нажатом состоянии более 15 с: перезагрузка реле с настройками, заданными производителем.

LAN Activity

Индикатор жёлтого цвета, мигает при передаче данных по ЛВС

LAN Link

Индикатор зелёного цвета, включен при подключении к ЛВС.

Состояние реле

Индикатор зелёного цвета.
Включен: реле в состоянии ВКЛ.
Выключен: реле в состоянии ВЫКЛ.

Синхронизация

Индикатор зелёного цвета.
Включен: реле синхронизировано.
Выключен: реле несинхронизировано.

Блокировка

Индикатор жёлтого цвета.
Включен: реле в заблокированном состоянии, передача команд по сети запрещена.
Выключен: реле в разблокированном состоянии, передача команд по сети разрешена.

Ошибка

Индикатор красного цвета.
Включен: обнаружена ошибка.
Выключен: ошибок нет.
