Цифровые часы для помещений DC


dc_titel

Цифровые часы для помещений в черном корпусе из анодированного алюминия, с защитным антибликовым стеклом из плексигласа и кнопкам и управления на боковой поверхности, индикатор на 7-сегментной светодиодной матрице, автоматический переход зима/лето, внутренний кварц, секундомер, внешняя синхронизация: радиосигнал DCF 77, разнополярные минутные импульсы 24 В, последовательный MB-код, MOBALine.

Часы серии DC предназначены для отображения времени и даты в составе систем единого времени:
  • с применением линий MOBALine, последовательного кода MOBALine, DCF/DCF-FSK, IRIG-B/AFNOR
  • в локальных вычислительных сетях Ethernet, проводных и беспроводных (IEEE 802.11 b/g) с синхронизацией от NTP-сервера в режимах Multicast или Unicast
  • с применением беспроводной передачи данных WTD (Wireless Time Distribution)
  • с управлением разнополярными импульсами (минутными, полуминутными и секундными) напряжением 24 В
  • с управлением по последовательному интерфейсу RS232 или RS422

Часы предназначены для эксплуатации внутри помещений. Корпус часов выполнен из анодированного алюминиевого профиля чёрного или серебристого цвета. При дополнительном согласовании с заказчиком корпус может быть окрашен в другой цвет в соответствии со шкалой RAL, или с имитацией различных материалов (дерево, мрамор и т. п.). Защитное стекло – органическое, с антибликовым покрытием и фильтром, обеспечивает хорошую читаемость отображаемой информации при различных углах обзора.

Индикаторы – светодиодные, 7-сегментные, красного, зелёного, синего, жёлтого или ярко-зелёного свечения. Высота знакоместа – 57 мм, 100 мм или 180 мм (обеспечивает читаемость показаний часов на расстоянии до 25, 40 или 65 метров соответственно). Яркость свечения может быть задана в настройках или регулироваться автоматически, в зависимости от уровня внешней освещённости.

Часы поставляются в одностороннем или двухстороннем исполнении. Монтаж может выполняться непосредственно на стену (только для односторонних моделей), на потолок при помощи подвеса или на стену при помощи углового кронштейна. Управление – дистанционное, при помощи ИК-пульта (заказывается отдельно) или с помощью двух кнопок, расположенных на верхней поверхности часов. Питание часов осуществляется от сети переменного тока. Питание моделей, предназначенных для эксплуатации в сети Ethernet, может осуществляться с применением технологии PoE в соответствии со стандартом IEEE 802.3af.

Обозначение моделей цифровых часов серии DE производится в следующем порядке:

DE 1 2 3 4 5 6
Значения полей:

Пример для заказа:DC.100.6.R.N.N.PoE

Высота знакоместа 1
57 мм (высота первых 4 знаков) 57
100 мм (высота первых 4 знаков) 100
100 мм (высота всех 6 знаков) 100x
180 мм (высота первых 4 знаков) 180
180 мм (высота всех 6 знаков) 180x
Количество знаков 2
4 знака (ЧЧ:ММ) 4
6 знаков (ЧЧ:ММ СС) 6
Цвет индикаторов 3
Красный R
Ярко-зелёный PG
Синий B
Жёлтый A
Зелёный G
Исполнение 4
Одностороннее N
Двухстороннее D
Тип крепления 5
Настенное (только для односторонних моделей) N
Подвесное потолочное (длина подвески 5, 10, 30 и 50 см) S
Настенное при помощи кронштейна B
Тип синхронизации (дополнительно) 6
Интерфейс RS232/RS485/IRIG-B SI
Протокол NTP (Ethernet) NTP
Протокол NTP (Ethernet + питание PoE) PoE
Протокол NTP (WiFi) WiFi
Беспроводные системы WTD WTD
Цвет корпуса 7
Чёрный BLACK
Серебристый SILVER
Цвет по шкале RAL (по запросу) RALxxxx
Варианты поставки 8
Питание 24 В VDC
Встроенное реле REL
Дополнительное оборудование
ИК-пульт управления IR
Подключаемая внешняя клавиатура (5 м) SK
Температурный датчик TP
2 температурных датчика TP2

Например, обозначение DC.100.6.R.N.N.PoE соответствует часам с шестью индикаторами, первые 4 знака – высотой 100 мм, отображающим дату и время (в формате ЧЧ:ММ СС и ДД.ММ ГГ соответственно), с красным цветом свечения, в одностороннем исполнении, с креплением на поверхность стены, синхронизируемые по протоколу NTP, с питанием PoE.

DC.57.4 DC.57.6 DC.100.4 DC.100.6 DC.100x.6 DC.180.4 DC.180.6 DC.180x.6
Дисплей Высота знака, мм 57 57/38 100 100/57 100 180 180/100 180
Количество знаков 4 4+2 4 4+2 6 4 4+2 6
Формат времени ЧЧ:ММ + + +
ЧЧ:ММ:сс + + +
ЧЧ:ММ:СС + +
Формат даты ДД.ММ + + +
ДД.ММ.гг + + +
ДД.ММ.ГГ + +
Питание 100...240 В, 50/60 Гц + + + + + + + +
24 В ± 20 % + + + + + + + +
PoE (IEEE 802.3 af Class 0) + + + +
Потребляемая мощность (кроме синих и ярко-зелёных), ВА Односторонние 8 8 8 8 11 30 38 45
Односторонние, PoE 7 7 7 7
Двухсторонние 15 15 15 15 21 60 75 90
Двухсторонние, PoE 14 14 14 14
Потребляемая мощность (для синих и ярко-зелёных), ВА Односторонние 8 11 10 13 14 42 50 63
Двухсторонние 15 19 18 23 26 84 100 126
Резервная мощность Пассивная (время + дата) 6 лет (кроме PoE-версий)
Точность при 20 ºС Без синхронизации 0,1 с / сутки
Точность измерения температуры окружающего
воздуха (в диапазоне −25…+80 ºС или −13…+176 ºF)
Пассивная (время + дата) ±1,0 ºC (±2 ºF)
Условия эксплуатации 0…+50 ºC, относительная влажность 0…95%, без конденсации
Степень защиты корпуса IP 40 по ГОСТ 14254-96
Масса, кг Односторонние 1,4 1,8 2,4 3,1 3,5 6,3 9,3 10,4
Двухсторонние 2,6 3 4,4 5,6 6 10,2 15,3 17,6

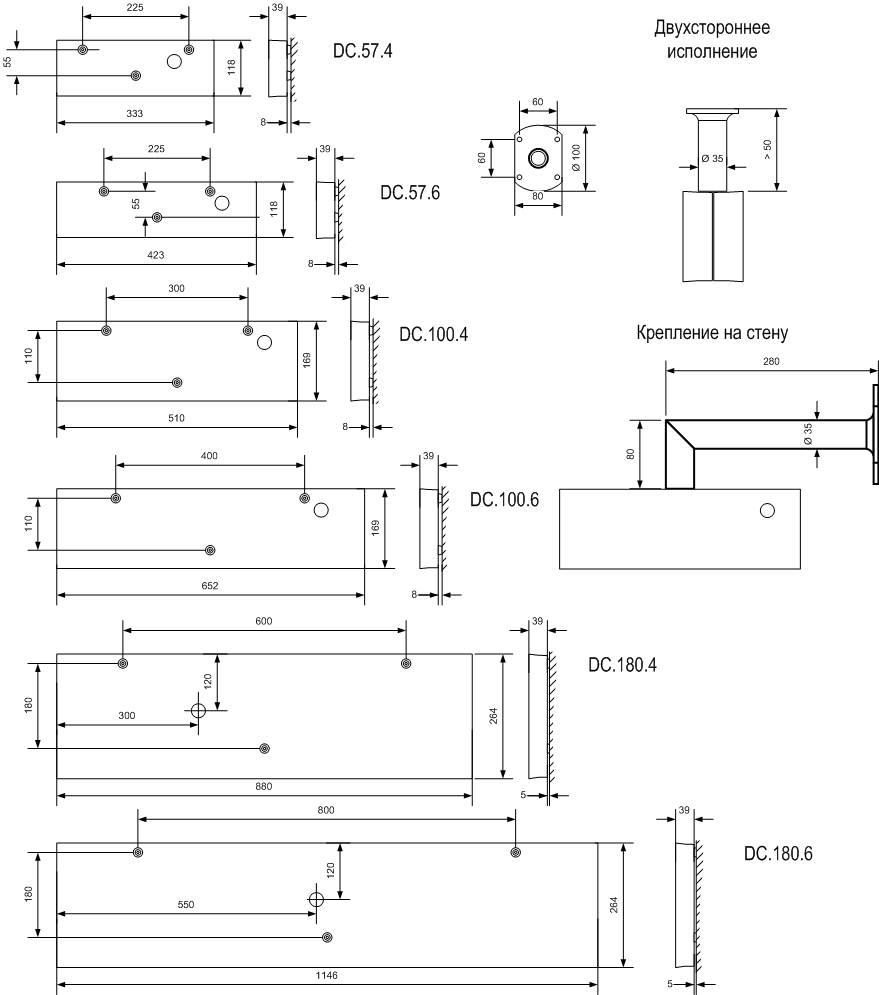

Габариты, (Ш
В
Г),
мм
Односторонние 333
118
39
423
118
39
510
169
39
652
169
39
728
169
39
880
169
39
1146
169
39
1267
169
39
Двухсторонние 333
118
78
423
118
78
510
169
78
652
169
78
728
169
78
880
169
78
1146
169
78
1267
169
78
 Датчик температуры с кабелем

Пульт управления секундомером

Инфракрасный пульт ДУ для программирования часов и управления секундомером

TP - датчик температуры с кабелем, класс защиты IP66

SK - пульт управления секундомером с кабелем 5 м

IR - инфракрасный пульт ДУ для программирования часов и управления секундомером
