Серверы времени MobaTime серии LTS


СНЯТО С ПРОИЗВОДСТВА lts

Серверы времени MOBATIME серии LTS - мощные профессиональные NTP серверы, предназначенные для синхронизации устройств по LAN по протоколам NTP v.4, SNTP, TIME, DAYTIME.

Модель:

LTS

1.Основной выход синхронизации:

протокол NTP v.4 (полностью совместим с v.3)

RFC1305 (порт 123)

протокол SNTP (UDP)

RFC2030 (порт 123)

протокол TIME (TCP/UDP)

RFC868 (порт 37)

протокол DAYTIME (TCP/UDP)

RFC867 (порт 13)

сетевой интерфейс (IEEE 802.3)

 10BaseT/100BaseTX

выбор скорости передачи данных

 автоматический/вручную

тип подключаемого сетевого разъема

RJ-45

используемый тип кабеля

экранированная витая пара (FTP 5e)

2. Контроль и управление:

возможность управления по последовательному порту RS-232 через Hyper Terminal (38400 бод, 8 бит данных, без проверки чётности, 1 стоповый бит, без квитирования) на расстоянии до 3 м



COM1 (разъём типа D-Sub 9)

возможность управления по LAN

Telnet Server

загрузка данных (системное ПО) по LAN

FTP Server

5 светодиодных индикаторов состояния

индикация сетевого подключения, сетевой активности/скорости передачи данных, наличия синхронизации, формата сигнала на импульсном выходе, сигнала ошибки

выдача сигналов об ошибках: выход транзисторной оптопары

Umax = 30В, Ion=10-15 мА, Ioff=2мА @20В

3. Системные параметры:

режим работы NTP сервера

сервер, вещание (Broadcast)

максимальное количество запросов от NTP SNTP клиентов

50 запросов/сек.

настройка IP

DHCP, статический IP

точность хода при внешней синхронизации от приёмника радиосигнала DCF-77, при температуре 20±5?С

± 0,015 сек./сутки

точность хода при внешней синхронизации от приемника GPS 4500, при температуре 20±5?С

± 0,005 сек./сутки

собственная точность хода после внешней синхронизации в течение не менее 24 часов, при температуре 20±5?С

± 0,1 сек./сутки

автоматическая подстройка точности хода при наличии внешней синхронизации

+

4. Источники внешней синхронизации:

приёмник DCF-450: синхронизация с помощью радиосигнала DCF-77

 вход синхронизации типа

активная токовая петля

приёмник GPS-4500: синхронизация с помощью спутниковых сигналов GPS

вход синхронизации типа

активная токовая петля, выход питания приёмника

5. Выходы каскадирования и синхронизации:

выдача сигнала DCF или секундных импульсов (1PPS): выход транзисторной оптопары

Umax = 30В, Ion=10-15 мА, Ioff=2мА @20В

импульсный

 выход

6. Питание:

от внешнего источника постоянного тока, допустимый диапазон напряжения

8-72В

по LAN (Power over Ethernet, IEEE 802.3af)

класс 0

максимальная потребляемая мощность при подключенном приемнике GPS 4500, не более

2,5 Вт

выход питания для приемника GPS 4500

20В, 100 мА

7. Конструктивные параметры:

материал корпуса

 металл

класс защиты

 IP40

условия эксплуатации

 -20...+60°С, при влажности 5...95%, без конденсации

соответствие нормам

EN50081-1, EN61000-6-2, EN50121-4, EN60950

размеры (ширинахвысотахглубина), мм

 145х33х73

масса, кг

 0,6



NTP сервер Little Time Server (LTS)

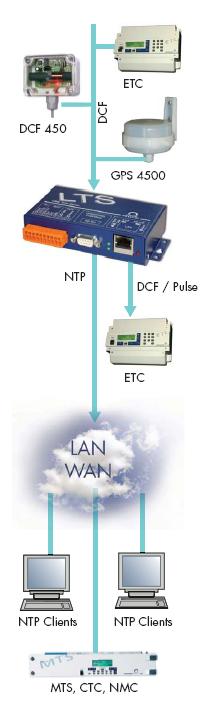

Источники внешней синхронизации и синхронизируемые устройства

NTP сервер Little Time Server (LTS)
Вид сверху

NTP сервер Littie Time Server (LTS)

  Типовая схема подключения источника питания (цвет проводов может отличаться)

Типовая схема подключения источника внешней синхронизации GPS 4500 (цвет проводов может отличаться)
