Серверы времени MobaTime серии NTS


nts

Устройство является специализированным аппаратным сервером времени, предназначенным для использования в сетях Ethernet 10BaseT / 100BaseTX (IEEE 802.3)., и может выполнять функции NTP-сервера и NTP-клиента. Кроме того, в качестве источника внешней синхронизации может использоваться приёмник сигналов ГНСС с выходом DCF (например, устройство радиокоррекции повышенной точности УРПТ 4500 и т. п.).

Параметр

Значение

Габаритные размеры

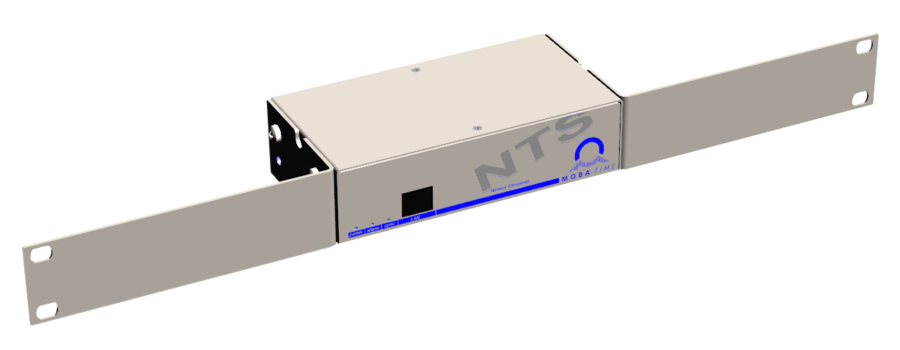

164 х 44 х 85 мм (Ш х В х Г, без разъёмов и монтажных кронштейнов) 483 х 44 х 85 мм (Ш х В х Г, без разъёмов, с монтажными кронштейнами для установки в 19’’ телекоммуникационный шкаф, 1U)

Масса

1,35 кг

Условия

эксплуатации  – 5 … + 60 °С, влажность: 10…90%, без конденсации

Степень защиты корпуса

IP 30

Управление

по сети Ethernet с помощью Telnet/SSH или по протоколу SNMP

Точность NTP-сервера1)

При синхронизации от GPS (вход DCF)  не хуже ± 0,5 мс При синхронизации от внешнего NTP-сервера  не хуже ± 0,5 мс

Хранение времени

При мин. 24 ч синхронизации от внешнего источника, не хуже: ±0,1 с/сут (менее 1 ppm) в течение 24 часов при 20 °C ±5 °C При отключении электропитания (внутренний кварцевый генератор): не хуже ±0,5 с/сут (менее 5 ppm), джиттер ± 15 мс в течение 24 часов при 20 °C ±5 °C При отключении электропитания внутренний кварцевый генератор продолжает работу в течение не менее 5 суток (используются встроенные ионисторы SuperCap).

Сервер времени

NTP V4 (совместим с V3)                                  RFC 1305 (порт 123)
SNTP (UDP)                                                           RFC 2030 (порт 123)
TIME (TCP/UDP)                                                   RFC 868 (порт 37)
DAYTIME (TCP/UDP)                                            RFC 867 (порт 13)
Макс. число запросов NTP- и SNTP-клиентов:  до 250 запросов в секунду.

Режимы NTP-сервера

Server, Peer, Broadcast, Multicast

Вторичные NTP-часы

1 линия, может содержать до 15 различных часовых поясов, рассылка данных – Multicast (групповая адресация):

  • RFC 3376: Internet Group Management Protocol, Version 3
  • RFC 1112: Host extensions for IP multicasting
  • RFC 4601: Protocol Independent Multicast - Sparse Mode (PIM-SM)
  • RFC 3973: Protocol Independent Multicast - Dense Mode (PIM-DM)

Таблица часовых поясов

80 предопределённых, 20 программируемых записей (для загрузки требуется специальное ПО)

Сетевой интерфейс

10BaseT / 100BaseTX (IEEE 802.3) Скорость передачи данных: автоопределение/вручную, разъём: 8P8C (RJ-45) Допускается применение только экранированного кабеля

Назначение IP-адреса

DHCP, статический IP-адрес, IPv4, IPv6

Сетевые службы

NTP/SNTP                UDP, порт 123                             (сервер времени)
TIME                         TCP/UDP, порт 37                       (сервер времени)
DAYTIME                  TCP/UDP, порт 13                       (сервер времени)
Telnet                       TCP, порт 23                                 (управление)
SSH                            TCP, порт 22                                 (управление)
SCP/ SFTP                 поверх SSH                                   (обновление системного ПО)
FTP                            TCP, порт 21                                 (обновление системного ПО)
SNMP                       UDP, порт 161                               (управление)
                                  UDP, назначаемый порт (162)  (сообщения об ошибках)
SMTP                        TCP, назначаемый порт (25)    (сообщения об ошибках)
DHCP                       UDP, порт 68                                  (назначение IP-адреса, клиент)
DNS                          TCP/UDP, порт 53                         (разрешение IP-адресов, клиент)
DHCPv6                   только IPV6
ECHO                        ICMP                                                 (сервисная утилита ping)

Протокол

SNMP  V1, V2c, V3 с MD5-аутентификацией и DES-шифрованием

E-Mail

Отправка сообщений об ошибках по протоколу SMTP. Аутентификация на почтовом сервере:

  • При помощи адреса отправителя
  • SMTP-авторизация с использованием имени пользователя / пароля LOGIN, PLAIN (RFC4954) или CRAM-MD5 (RFC2195), без «POP before SMTP»

Вход DCF

Вход для кода DFC77 или DCF от приёмника (например, типа УРПТ 4500), активная токовая петля. Номинальное напряжение 24 В, макс. 32 мА, порог срабатывания 8 мА Часовой пояс – произвольно назначаемый из таблицы поясов.

Выход DCF / импульсы .

Назначаемый режим: DCF с выбираемым часовым поясом или синхроимпульсы. Пассивная токовая петля, Uмакс= 30 В, Iвкл= 10…15 мА, Iвыкл менее 1 мА при 20 В, максимальная длина подключаемого кабеля: 30 м (но не ближе 3 м к контактным проводам рельсового транспорта), Режим синхроимпульсов: секундные, минутные, часовые или с назначаемым интервалом из диапазона 1…3600 с. Длительность импульса: 20…500 мс, джиттер длительности: ± 2 мс. Точность (по отношению к внутренним часам RTC): ±10 мс, джиттер фронта: менее 0,5 мс

Оповещения об ошибках

Отправка E-Mail сообщений, отправка SNMP-откликов, индикатор на передней панели

Электропитание

24…28 В — , 200 мА, номинальное потребление:

  • не более 75 мА при 28 В с УРПТ 4500
  • не более 60 мА при 28 В без внешней нагрузки

Внешний блок питания

Входит в комплект поставки. 100…240 В / 50…60 Гц / макс. 12 Вт. номинальное потребление:

  • не более 7,5 ВА при 230 В ~ с УРПТ 4500
  • не более 6,5 ВА при 230 В ~  без внешней нагрузки

Выход питания

Номинальное напряжение 24 В, макс. 200 мА (для питания УРПТ)

1) По отношению к источнику синхронизации.  На передачу NTP-пакетов могут оказывать влияние степень загруженности вычислительной сети, а также сетевые устройства (коммутаторы, концентраторы, маршрутизаторы, файрволлы). При большом количестве одновременных запросов NTP-клиентов к серверу, заявленное значение точности может ухудшаться.

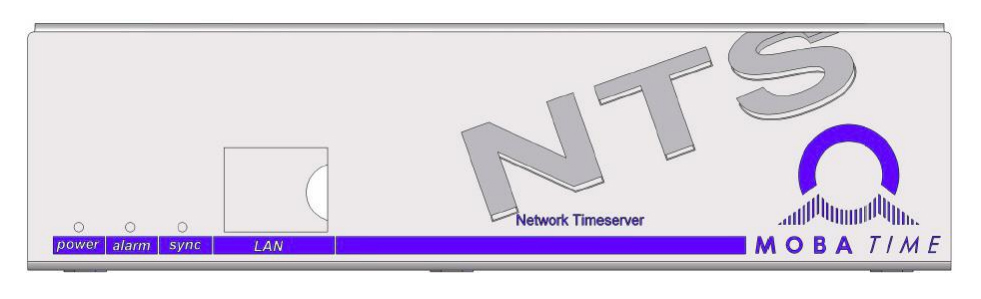

Разъёмы на передней панели

Разъём LAN: 8P8C (RJ45), Ethernet, 10 / 100 Мбит/с, полу- или полный дуплекс. Рекомендуется использовать экранированный кабель.

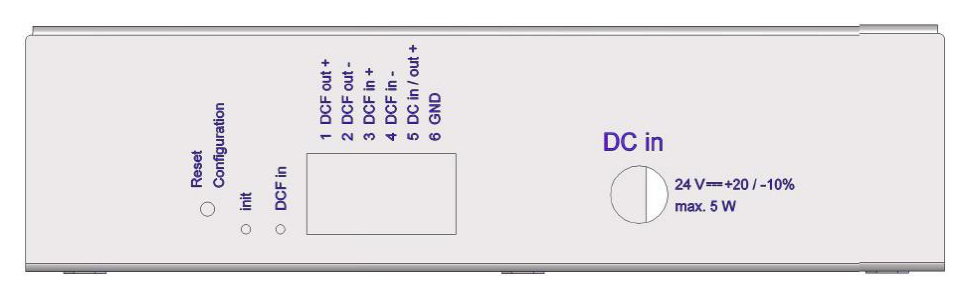

Разъёмы на задней панели

Контакт

Обозначение

Описание

1

DCF Output +

Выход  DCF или  синхроимпульсов, пассивная токовая петля

2

DCF Output –

Uмакс= 30 В, Iвкл= 10…15 мА, Iвыкл менее 1 мА при 20 В

3

DCF Input +

Вход  DCF (например, от УРПТ 4500)

4

DCF Input –

активная токовая петля, 24 В макс. 32 мА, порог срабатывания 8 мА

5

DC Input/Output +

Вход или выход питания (например, для УРПТ 4500)  24 В, макс. 200 мА

6

GND

Общий



DC In

Разъём подключения внешнего питания 5.5/2.1+





Подключение внешнего блока питания, 24 В, макс. 200 мА

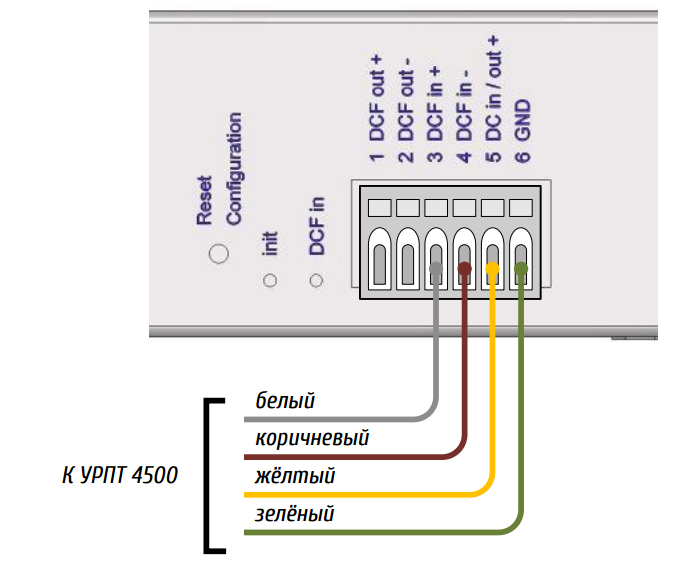

Подключение УРПТ 4500, УРПТ 3148/3232

Подключение к УРПТ 3148 или УРПТ 3232 производить, используя выход DCF (токовая петля) и соответствующие контакты входа DCF (DCF In) на разъёме NTS.
