Серверы времени MobaTime серии NMC


СНЯТО С ПРОИЗВОДСТВА lts

Серверы времени MOBATIME серии NMC - мощные профессиональные NTP серверы с функцией первичных часов. Предназначены для синхронизации устройств по LAN по протоколам NTP v.4 и SNTP, а также для управления и синхронизации вторичных самоустанавливающихся часов.

Обладают функцией мониторинга вторичных аналоговых и цифровых часов.

Модель:

NMC

1. Основные выходы синхронизации:

протокол NTP v.4 (полностью совместим с v.3)

RFC1305 (порт 123)

протокол SNTP (UDP)

RFC2030 (порт 123)

протокол TIME (TCP/UDP)

 RFC868 (порт 37)

протокол DAYTIME (TCP/UDP)

 RFC867 (порт 13)

сетевой интерфейс (IEEE 802.3)

10BaseT/100BaseTX

выбор скорости передачи данных

автоматический/вручную

тип подключаемого сетевого разъема

RJ-45

используемый тип кабеля

экранированная витая пара (FTP 5e)

последовательный порт RS 485 (предназначен только для управления моторами SU 190)

количество контролируемых часов до 31 шт., разброс времени < 0,01сек.

выход MOBALine

ток до 700мА/эфф;

напряжение: без нагрузки ≈ 17В, станд. 15В;

режимы: непрерывный (шаг 10сек), минутный, полуминутный;

макс. отклонения: ± 0,01сек

выход IRIG-B

вместо выхода MOBALine с встроенным интерфейсом IF 488;

импеданс: 600 Ом;

напряжение: амплитуда ≈ 2В от пик до пика

2. Контроль и управление:

возможность управления по последовательному порту RS-232 через Hyper Terminal (38400 бод, 8 бит данных, без проверки чётности, 1 стоповый бит, без квитирования) на расстоянии до 3 м



COM1 (разъём типа D-Sub 9)

возможность управления по LAN

Telnet Server

загрузка данных (системное ПО) по LAN

FTP Server

5 светодиодных индикаторов состояния

индикация сетевого подключения, сетевой активности/скорости передачи данных, наличия синхронизации, наличия сетевого питания, сигнала ошибки

выдача сигналов об ошибках: нормально замкнутый релейный контакт

125В, 0.25А (постоянный ток);

150В, 0.4А (переменный ток)

входы ошибок, на размыкание, длина линии 3м

 18 - 36 В, макс. 6мА

выдача сигналов об ошибках по E-mail

 +

3. Системные параметры:

режим работы NTP сервера

сервер, вещание (Broadcast)

максимальное количество запросов от NTP SNTP клиентов

100 запросов/сек.

настройка IP

DHCP, статический IP

точность хода при внешней синхронизации от другого сервера NTP (работа в режиме клиент), при температуре 20±5?С

± 0,003 сек./сутки

точность хода при внешней синхронизации от приемника GPS 4500, при температуре 20±5?С

± 0,003 сек./сутки

точность вторичных часов при наличие внешней синхронизации NMC, при температуре 20±5?С

 ± 0,005 сек./сутки

собственная точность хода после внешней синхронизации в течение не менее 24 часов, при температуре 20±5?С

± 0,1 сек./сутки

автоматическая подстройка точности хода при наличии внешней синхронизации

+

4. Источники внешней синхронизации:

приёмник DCF-450: синхронизация с помощью радиосигнала DCF-77

 вход синхронизации типа

активная токовая петля

приёмник GPS-4500: синхронизация с помощью спутниковых сигналов GPS

вход синхронизации типа

активная токовая петля, выход питания приёмника

NTP-сервер (LAN)

 относительно протокола RFC1305

5. Выходы каскадирования и синхронизации:

выдача сигнала DCF или секундных импульсов (1PPS): выход транзисторной оптопары

Umax = 30В, Ion=10-15 мА, Ioff=1мА @20В, макс. длина линии 3м

импульсный

 выход

выход питания

ном. 28В, макс. 400мА

6. Питание:

от внешнего источника постоянного тока, допустимый диапазон напряжения

22-30В, 1.5А (>28В необходимо для Mobaline)

от сети

85-250В / 50 -60 Гц / макс. 30ВА

пассивный запас хода

литиевая батарея, срок службы при хранении - 2 года, срок службы при эксплуатации - 15 лет

7. Конструктивные параметры:

материал корпуса

 металл

класс защиты

 IP40

условия эксплуатации

 0...+50°С, макс. 90% относительной влажности, без конденсации

соответствие нормам

EN50081-1, EN61000-6-2, EN50121-4, EN60950

размеры (ширинахвысотахглубина), мм

 483х44х125

масса, кг

 1,1

NTP сервер Net Master Clock (NMC)

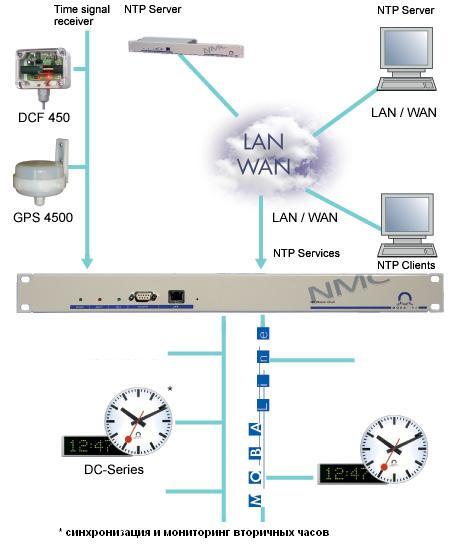

Источники внешней синхронизации и синхронизируемые устройства

NTP сервер NMC: источники внешней синхронизации и синхронизируемые устройства
